【生活小常识】阀门规格“分”与“英寸”的称呼和换算

生活中阀门规格“分”与“英寸”的称呼，你知道多少？

有一类水阀与我们的生活息息相关，不管是在船舶上还是在陆地上都使用非常普遍，每当更换阀门或者购买阀门，我们都会提到阀门的规格尺寸叫法“分”、“英寸”或者“DN..”你知道具体的含义吗？

下面随小编一起了解一下～。

首先我们普及下“英寸”的由来：英寸的由来 英寸(inch,缩写为in.)在荷兰语中的本意是大拇指，一英寸就是一节大拇指的长度，当然人的大拇指的长度也是长短不一的。在14世纪时，英皇爱德华二世颁布了“标准合法英寸”。其规定为：从大麦穗中间选择三粒最大的麦粒并依次排成一行的长度就是一英寸(约25.4毫米)，一直延续至今。

言归正传，通常我们去五金店购买阀门或者水管、接头等，不懂小伙伴的直接拿着样品去买，懂行的一般说明规格，要几分或者几英寸的，其实仔细看水阀或者水管接头等阀体或者包装盒上都会标明规格，例如1/2′、3/4′、1′、DN15等等。

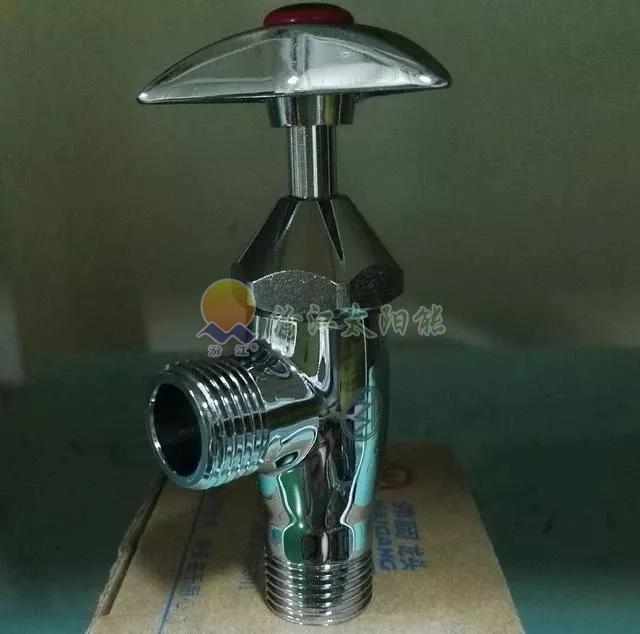

如下图示：卫生间常用脸盆冷热水直角阀，尺寸规格DN15。

小伙伴们，如果要了解并学习，这些阀门的规格及尺寸标识，就必须牢记下面常用的换算关系：

基本公式换算：1 英寸≈25.4毫米 =8英分(简称分)

所以 ：1英分＝1/8 ′(英寸) ≈3.175mm

2英分＝1/4‘(英寸)

4英分＝1/2‘(英寸)

6英分＝3/4′(英寸)

(为了便于记忆，通常几分之几英寸乘以8得到对应的分)

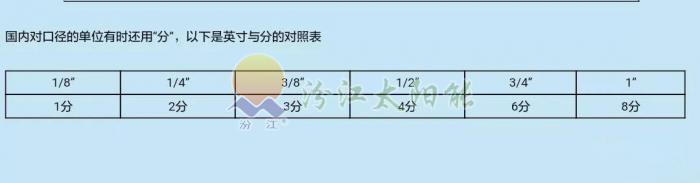

下图为“分”与“英寸”的对应关系：

在生活中使用最多的阀多为1/2′(4分阀)，有时标注为DN15，其实规格都是一样的，只是标注形式不同而已。

所以我们通常称呼4分和6分及1寸的水阀或者水管，其中4分、6分、1寸指的是水阀或者水管的管径的英制表示方法，分全称是英分。

如下图：1/2英寸即为4分阀(DN15)公称通径15，螺纹内径约为19mm左右，(注，图中单位为mm)。

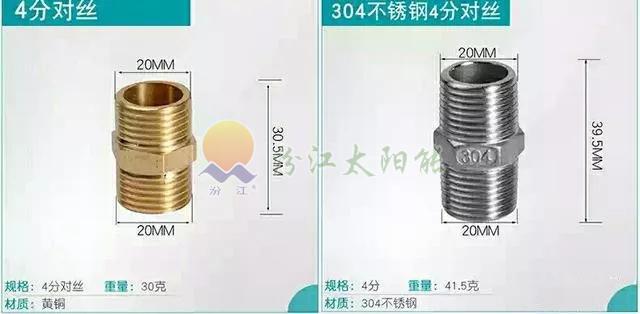

配合使用的对丝如下图：

有时即使阀体没有标注规格，我们可以用尺子粗略的测量一下即可确定阀的规格，通常4分阀若为内螺纹通常内径约为18～20mm左右，若为外螺纹可测量螺纹外径，同理。

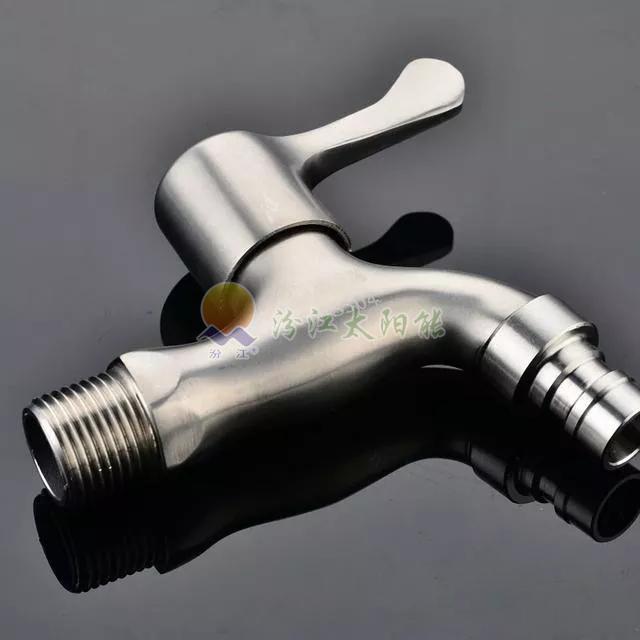

下图家庭常用4分洗衣机水龙头：

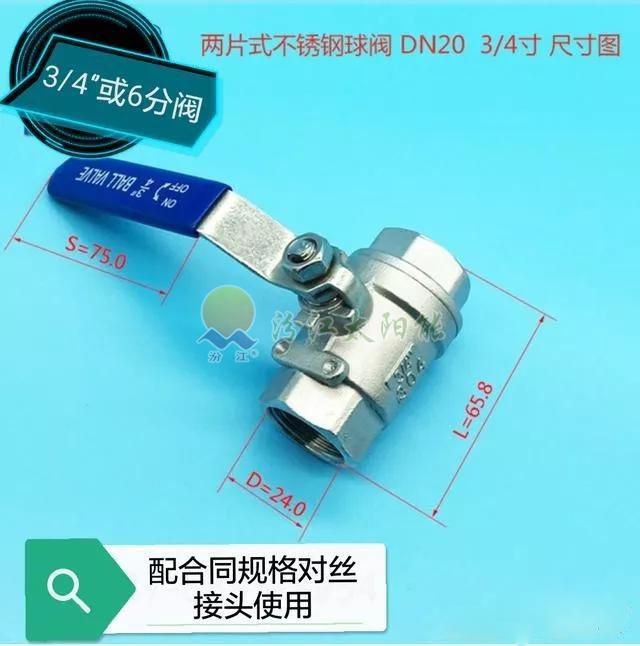

下图为3/4′又称6分阀(DN20)，公称通径20，通常内径约在24mm左右，(注，图中单位为mm)。

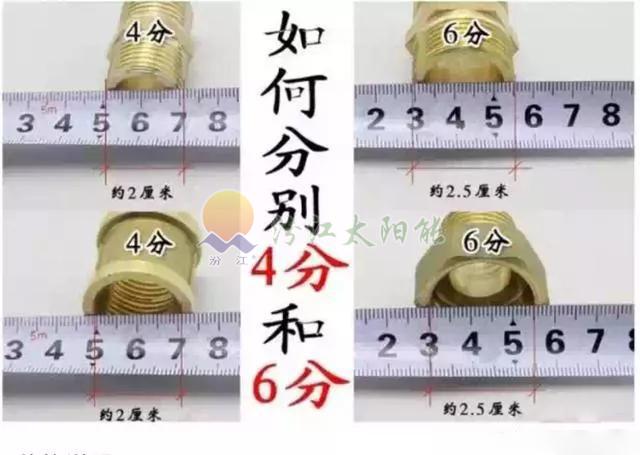

下图为测量法粗略估计判断4分、6分阀的方法 ：

从上面讲解中，不少小伙伴会疑惑，阀门规格DN表示啥意思，其实阀门规格DN20中的DN是公称(直径)通径符号，公称通径（nominal diameter），又称平均外径（mean outside diameter）公称直径又称名义直径，既不是外径也不是内径，是人们规定的为了实现标准化而产生的，使得同一直径的管道与配件均能实现相互连接，具有互通性、互换性而规定。

所以DN既不是外径，也不是内径，但更接近内径。压力等级低的，壁厚小，DN小于内径；压力等级高的，壁厚大，DN大于内径。DN代表公称直径，它的单位是毫米，但是公称直径是名义尺寸，不是绝对的实际尺寸。

例如，管路或者阀门设计者计算，需要内径为102mm，壁厚为3mm的钢管，管子外径就为108mm，按照钢管的设计标准刚好有此类的管材，在这种情况下，管路内径102mm，应划归最接近的公称通径即阀门设计为DN100，显然它的公称尺寸显然要小于内径尺寸。在另外一种情况下，仍采用外径108mm的管材，到由于压力较高，壁厚要求为6mm，那么管子的内径就为96，此时采用的阀门仍为DN100，这时公称尺寸就大于关管子的内径。

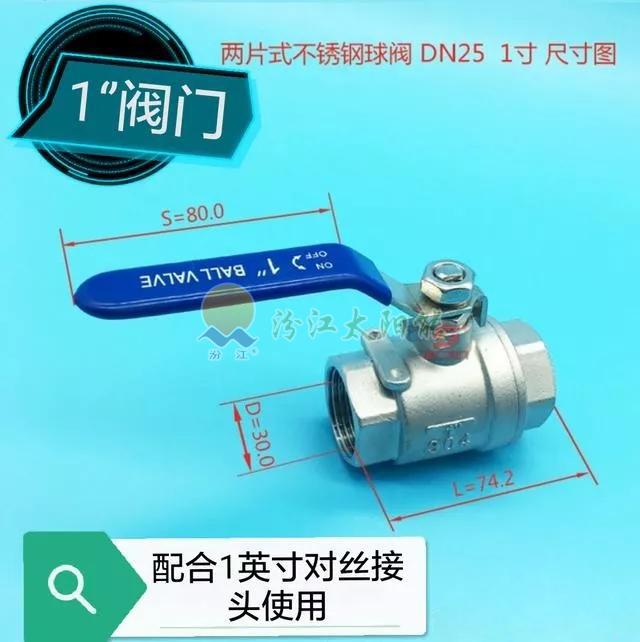

下图为1′(英寸)DN25的阀门，通常不称呼8分阀，公称通径为25，螺纹内径约为30mm左右，，以此类推：
(注，图中单位为mm)

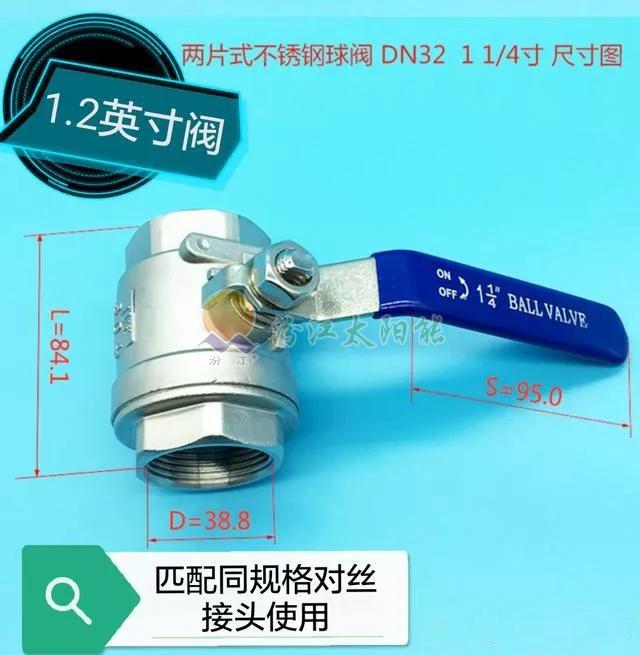

下图为1.2′(英寸)DN32的阀门，公称通径为32，螺纹内径约39mm左右。
(注，图中单位为mm)

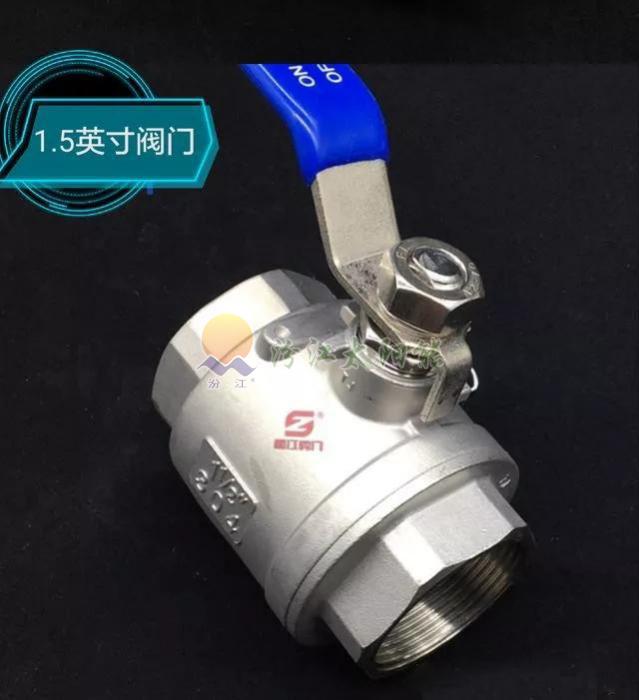

下图为1.5′(英寸)DN40的阀门，公称通径为40，论文内径约为46mm左右

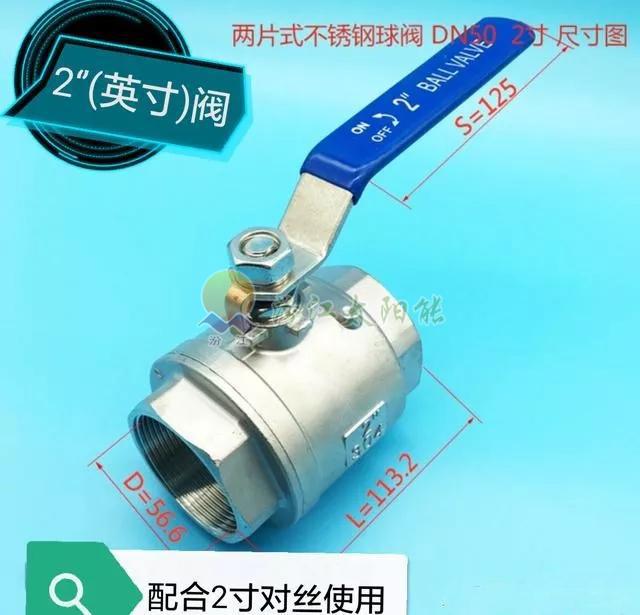

下图为2′(英寸)DN50的阀门，公称通径为50，内螺纹内径约为56mm左右
(注，图中单位为mm)

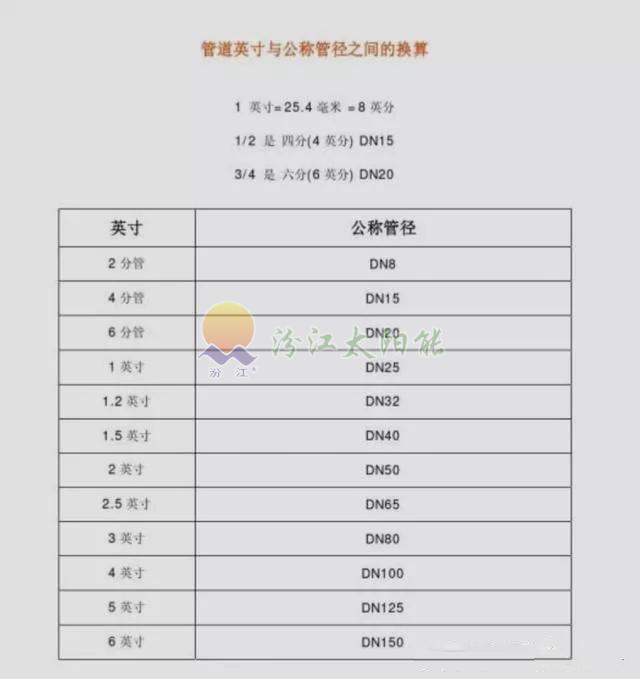

下图为管道英寸与公称尺寸之间对应关系：

通过上述图文并茂的详细分析，深入学习，小伙伴们应该了解生活常用水阀规格，“分”与“英寸”的含义了吧，如果还没有啥概念，请多留意你家厨房、阳台洗衣机水阀或者卫生间的水阀吧，一旦漏水你应该知道怎样购买吧
